3Dプリンター用のCADとしてFreeCADを使用しているのは過去の記事の通り。
ちょっとクセがあるけど、俺程度のモデリングなら十分すぎる。
・・・が動きが怪しいぞ？ｗ
升のような形状の物を作ろう。
俺の取る手順は
- 新規にスケッチを作成してX-Y面に四角を描く
- 必要な長さにパッドする
- 更にスケッチを作成してX-Y面に内壁になる四角を描く
- 必要な深さにポケット
で完成。
※細かい手順は端折っています
で、この升の内側を斜めにしたい。
思い付いたのが
- スケッチを作成してY-Z面に三角を描く
- Attachment Offsetの値を変えて内側の面まで移動させる
- 内側の長さ分をパッドする
というもの。
勝手に上手いことやってくれるから2.を飛ばしていきなりパッドしても良い
・・・けど気持ち悪いから俺は動かして調整する派。
ここで問題発生。

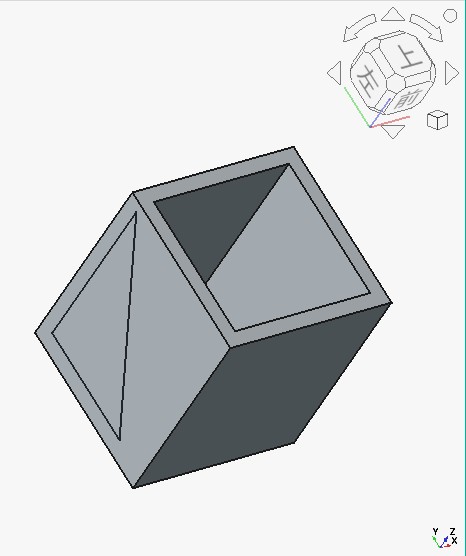

こんな感じになっている
小さいけど右下の角にX、Y、Z軸の向きが表示されている。

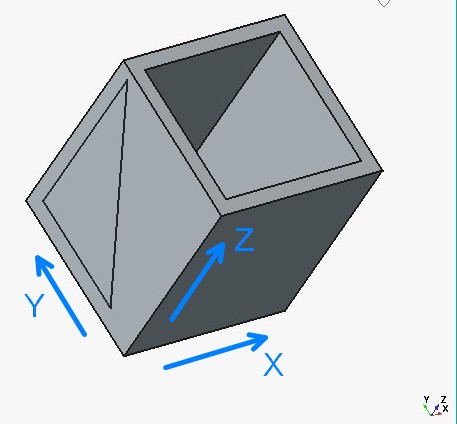

各軸の向き

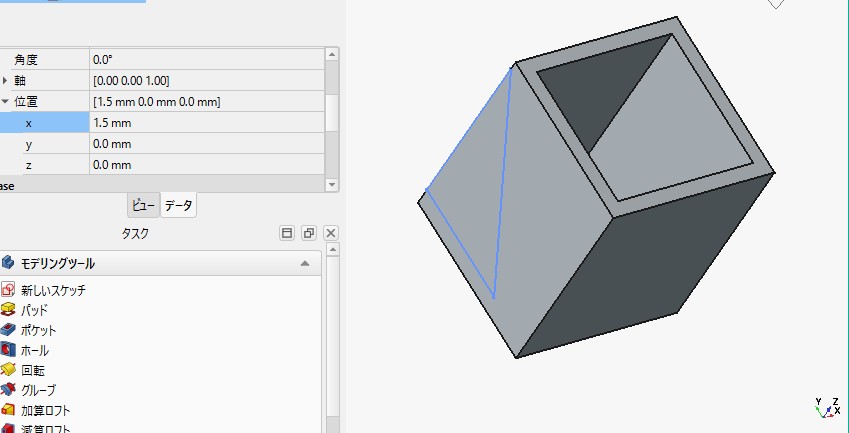

三角を内側の面に移動させたいからX軸方向にオフセットする。
え？そっち行くの？ｗ

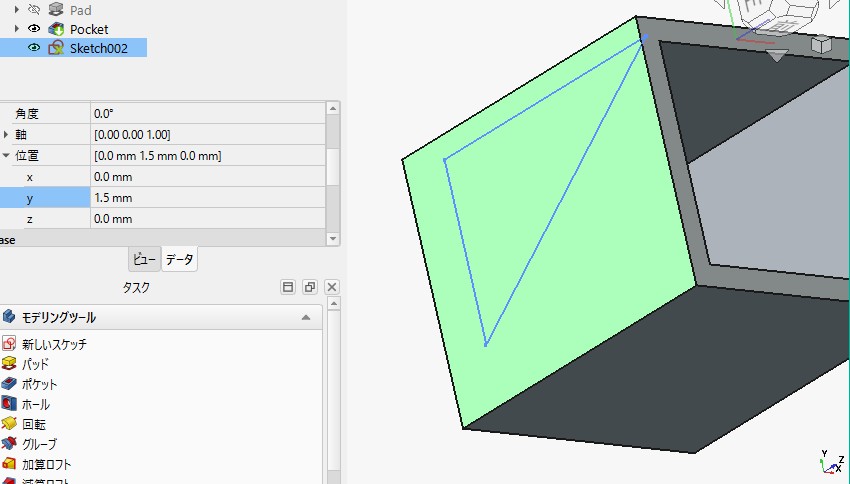

じゃぁY軸方向？
いや、オカシイだろ！ｗ

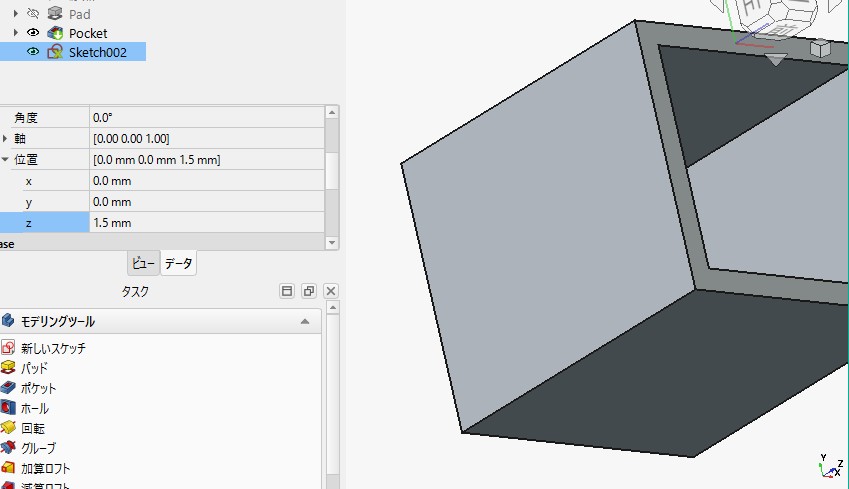

これでダメだったらキレるぞZ軸。
内面に移動したので見えなくなった
どうしてこうなった。
この問題と関係があるかはわからないけど、X-Z平面やY-Z平面を使うと
勝手に裏向きになって狂うことが時々ある。
バグだろコレ・・・。
