【PC】USBケーブルを自作してみた

散々引っ張ったUSBケーブル自作ネタ。



【PC】USBケーブル線材







材料が揃ったので早速作るぜ!ヒーハー!(テンション高





まず少しおさらい。

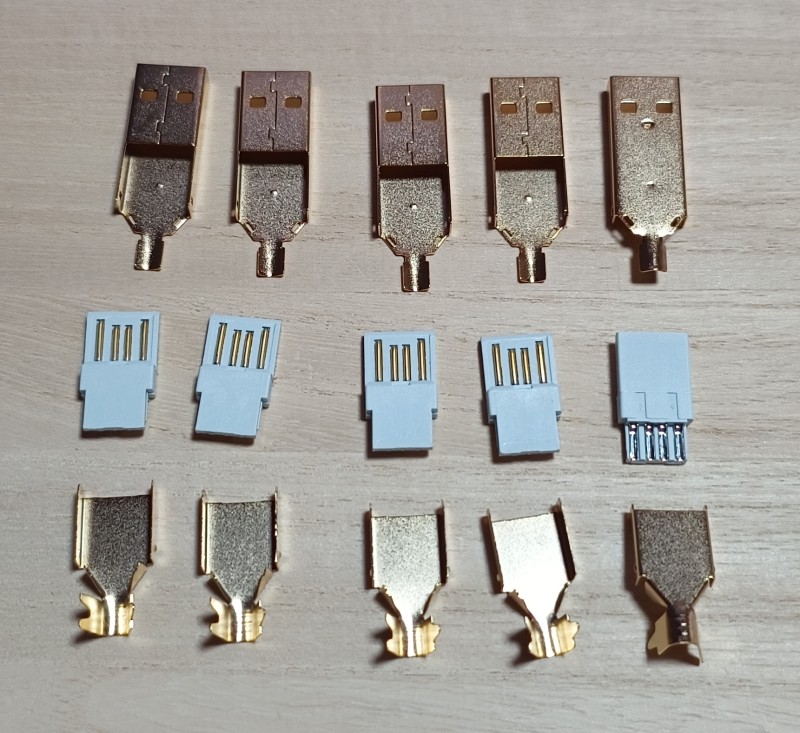

USBプラグ部分の構造。



2分割型

2分割型



ベース部分(上段)に端子部分(中段)を入れて、下段の部分をベースにカチッと固定して

ケーブルをカシめる という構造になっている。

Type-Cの方も同様。

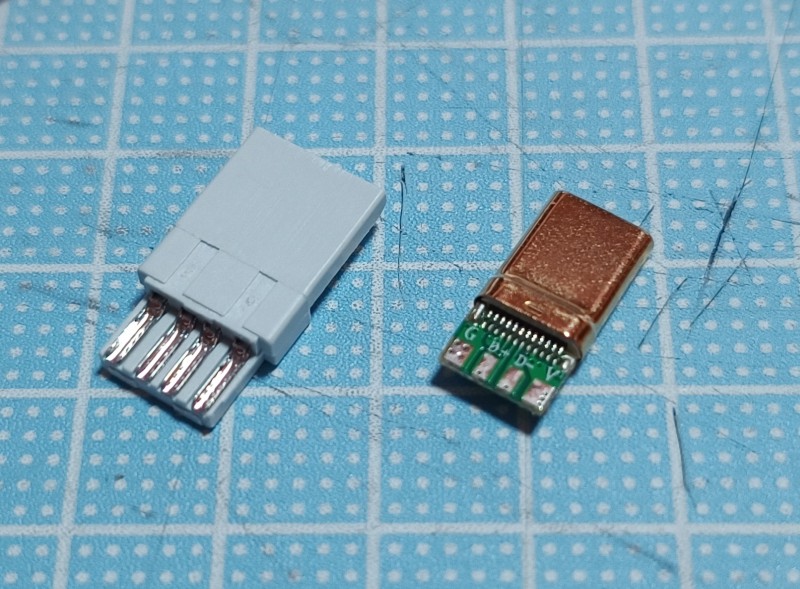

プラグ内部

プラグ内部



USB 2.0なので配線は4箇所。

困ることはないだろう。

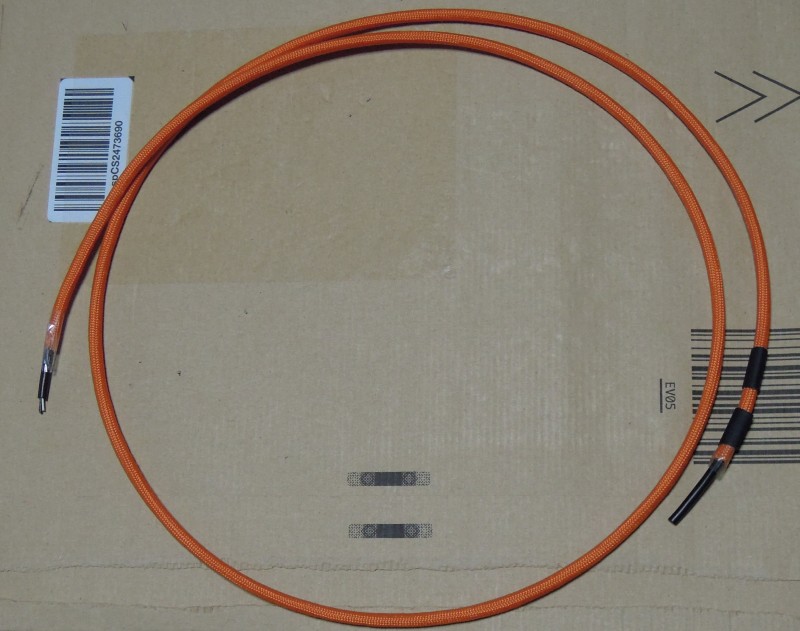

心配だったパラコードに線材が入るか という問題は



普通に収まった

普通に収まった



樹脂製スリーブより楽だった。

パラコードは少し多めに切っておいた方が無難。

1.2mのケーブルを作るのに+50mmぐらいにしておいたらピッタリだった。



楽しくて手が止まらなかったため写真が少ないw

サクサクっとハンダ付けが完了。

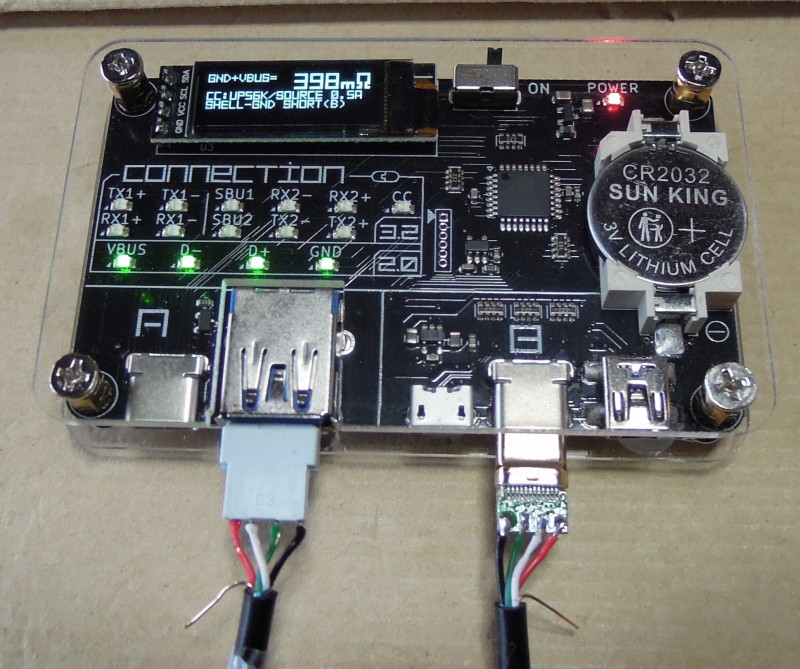

いきなりケーブルチェック

ケーブルチェッカーで問題なし判定

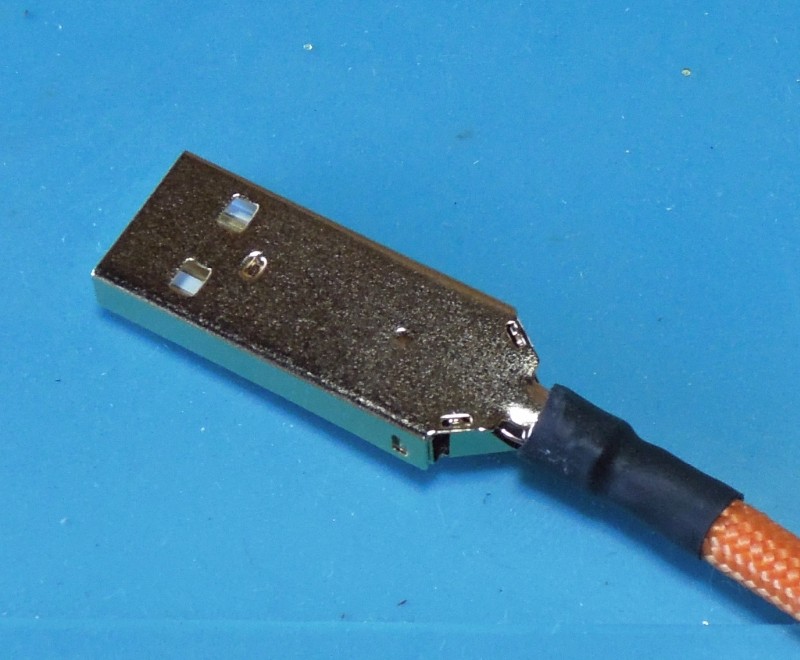

一気に組み付けてカシめて熱収縮チューブで固定

一気に組み付けてカシめて熱収縮チューブで固定

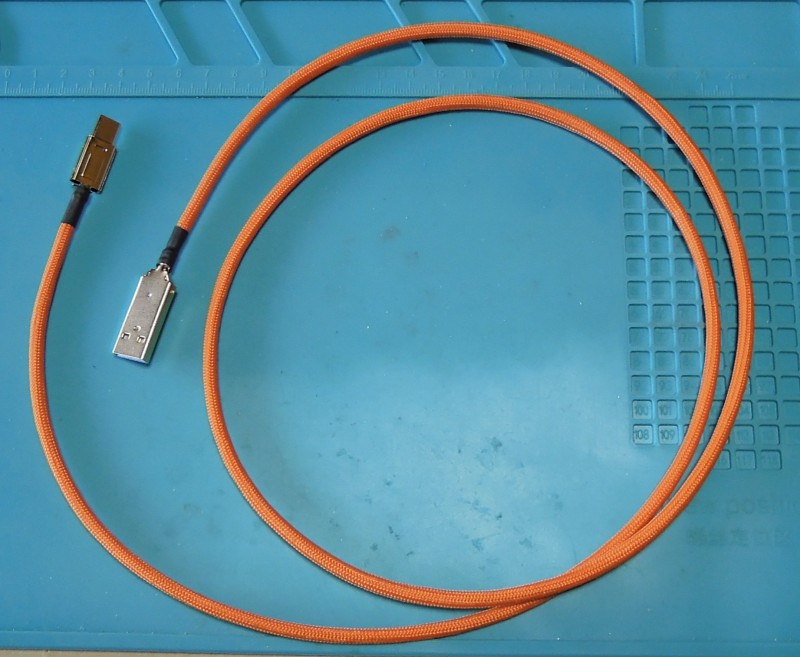

ひとまずUSBケーブルと言って良いものができた

ひとまずUSBケーブルと言って良いものができた



このままでもスパルタンで良い感じなんだけど、ケーブル内のドレインワイヤーを

シャーシに接触させてグラウンドを取っているので

接着剤付き熱収縮チューブを使って金属部分に手を触れないようにした。

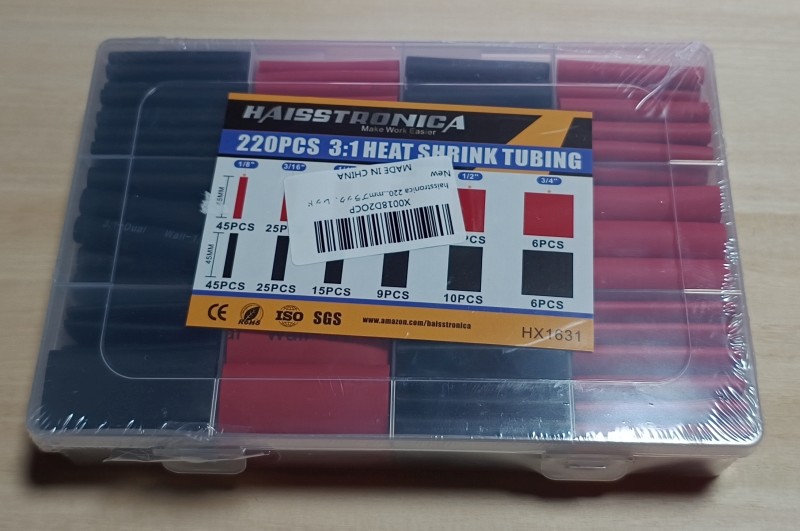

赤/黒でそれぞれ6種類

赤/黒でそれぞれ6種類







大きさがわからなかったのでセット物を購入した。

合わせてみた結果、

  • Standard-A:1/2インチ
  • Type-C:3/8インチ

がピッタリだった。

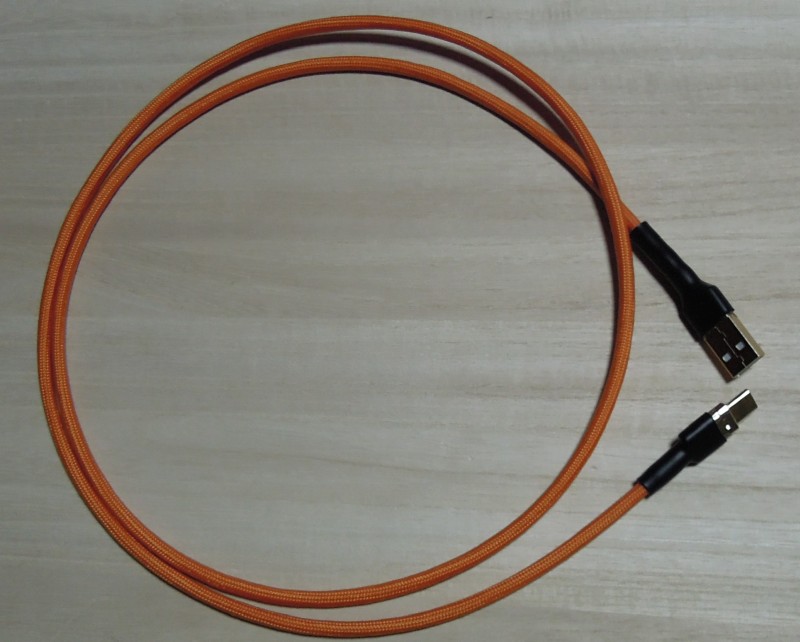

わかりにくいけど黒いチューブを使った

わかりにくいけど黒いチューブを使った



完成!
