復活への第一歩でいきなりデストロイしたPro4。
Wi-FiかBluetoothのアンテナが千切れてしまった。
どういう構造かわからないので、とりあえずネジを外してみる って＋じゃないのかよ。
T5だった。
ネジは4カ所。
どうやって接続されているのかと思ったら、剥き出しの端子が触れているだけじゃないか。
雑だな。
色んな端子をシールドするカバーが付いていると思えば、こういう雑なところもある。

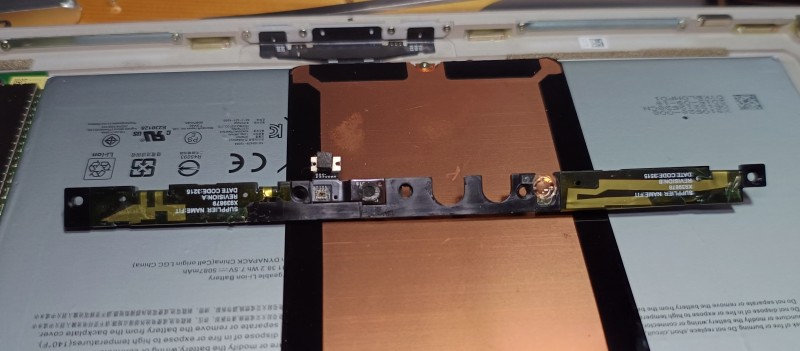

こんな感じのAssy
アンテナ部分は、
端子からシール状のアンテナのみ と 上の写真のようなAssy
の2通りの販売があった。
あんま値段も変わらんし剥がすの面倒だからAssyで購入した。
SSDもシールドされている。
なかなか外せなくて苦労した。
こっちも結局 多少曲がっても構わない感じでこじ開けた。

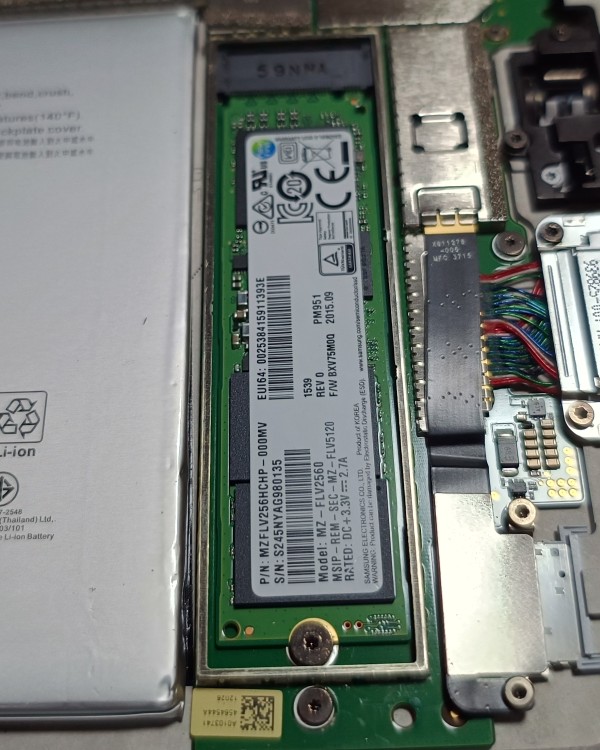

普通サイズのSSD
これは入れ替えるだけで大丈夫そうだ。
ネジは相変わらずT5だけど。
ディスプレイパネルは完全死亡なので使い道が無い。
購入したのはボード付きだけど、もうこのディスプレイパネルを使うことはないので

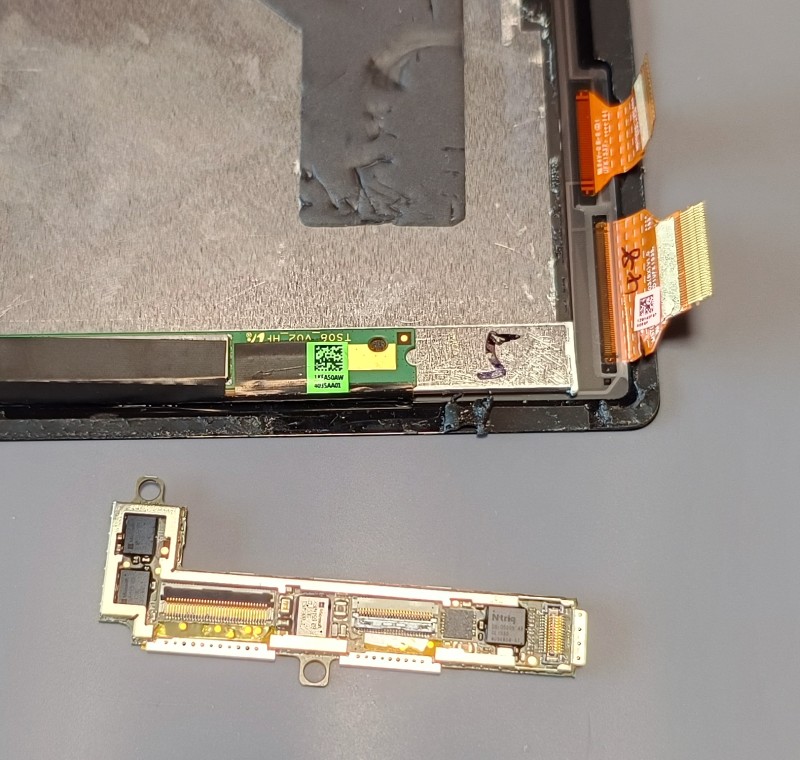

興味本位でボードを外してみることに。
簡単に外れた
粘着力の弱い両面テープだった。
何かに使うこともなさそうだけど一応保存しておくか。

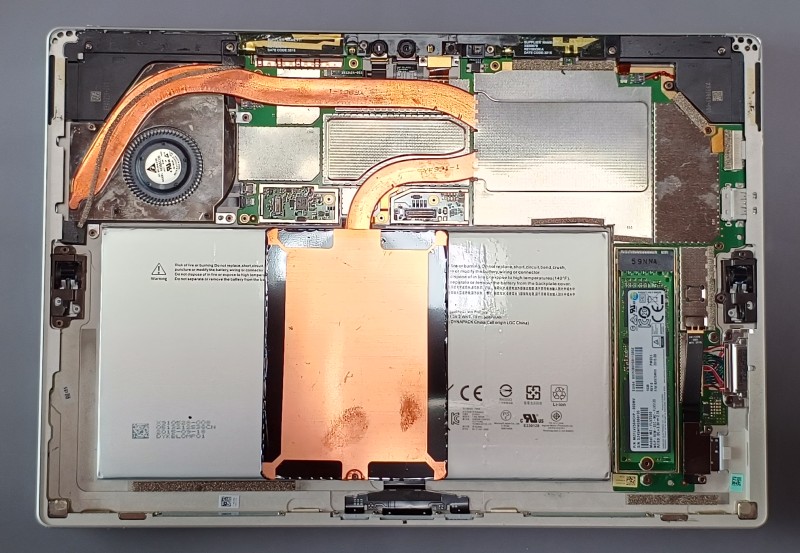

本体側はこんな感じ
上辺と左右＆下とでは接着部分の面積が明らかに違う。
上辺だけ他の倍ぐらいあるじゃないか。
そうか。
上から来るぞ。気をつけろょ。
ってことか。
