物作りが好きな人には刺さりまくる3Dプリンター。
ふと思いついた。
TPUでアレ作るか！
マグネット式USBケーブル＆プラグを病的なほどに愛用している。
長らく読んでくださっている方は重々承知なことでしょう。
充電している時は良いんだけど、待機しているときに何かにくっついてショートすると大変。
というわけで、ネジ（ボルト）に被せて保護するキャップで代用している。
これ作れば良い感じじゃないか？
形状は簡単なのですぐできる。
いきなり3D CADで図面を引いても良いんだけど、設計図を残しておきたいので
Excel方眼紙（？）を作る。
CAD上で寸法を測れるので不要かもしれないけど敢えて作る。
- 採寸
- 設計図作成
- CADで作成
- 印刷
という順になる。
楽勝かと思いきや、案外1.～3.で時間を食う。
慣れないうちは特に。
まず作ろうと思ったのはUSB 3のStandard-Bのキャップ。
いきなりマグネット関係ないけど。
Amazonで調べてみたけど、製品が無いっぽい。
結構前に探した時も無かったので・・・その程度の普及率なんだろうｗ
愛用のシンワのノギスでしっかり採寸。
CADでどうやって作ったら良いのか考えながら、あーだこーだやって印刷。

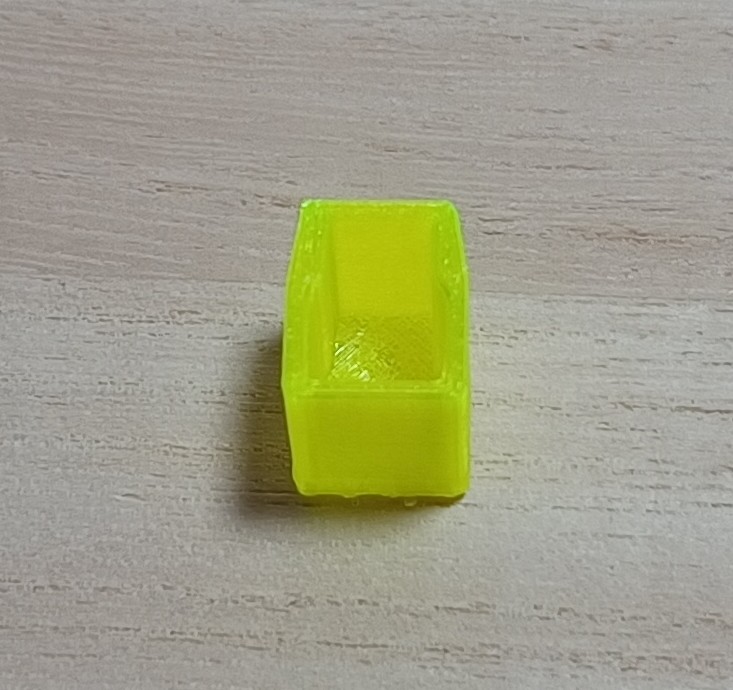

USB 3 Standard-B
ピッタリ入った。
ナイス俺！
やったことは簡単。
- XY平面で外側の形をスケッチで作成
- Pad（＝端子の長さ＋底面の厚み）
- 内側の形をスケッチで作成
- Padで指定した厚み分、Z軸方向にオフセット
- Pocket（＝端子の長さ）
- 好みでFillet

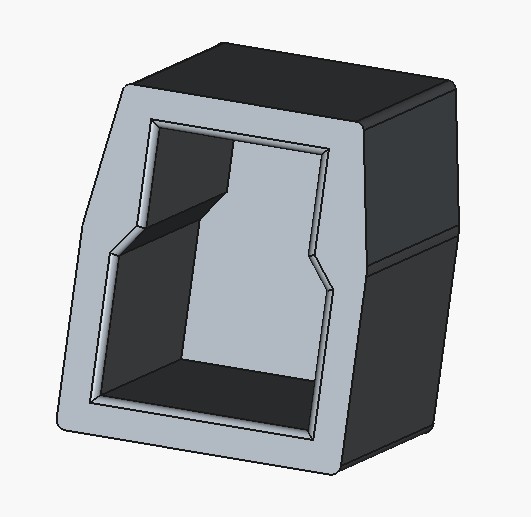

こんな感じに
ようやくこの程度なら簡単に作れるようになった。
張り切って作ったものの、実際に必要なのは1個だけだった。
さぁどんどんしまっちゃおうねー作っていきましょう。
今度はマグネットアダプタ（ケーブル側）だ。
まずは同じように（XYで図形作成→Pad→Pocket）作る24ピンの長円。
一番時間が掛かったのがExcelでの作図ｗ
なんつーかめっちゃ使いづらい。

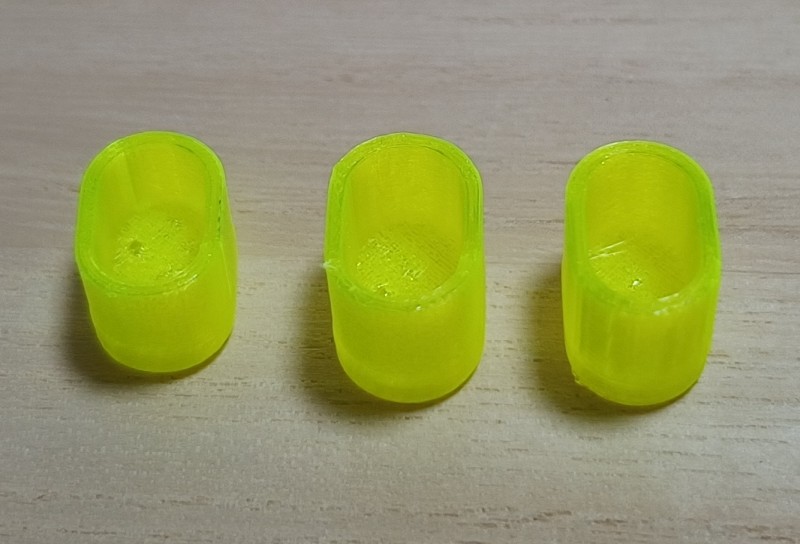

長円型キャップ
左のに穴が空いているのは、材料をケチるために充填率を20％にしたら崩れたｗ
左だけ何か違わないか？と思われた方は鋭い。
全長（Z方向の長さ）が違うのだ。
ストレート型のアダプタと直角型のアダプタでは被せる長さが違うのだ。
大は小を兼ねるので長いのを作っておけば良いんだけど、
フィラメントが勿体ないので別に作成（ケチ
あとは数を作っていくだけだね～ と思っていたら甘かった。
アダプタによって微妙に大きさが違うのだ。
何種類作らなきゃいけないんだコレ。
